竹夫扫帚属于环卫保洁用具领域，尤其涉及一种城市环卫保洁用扫帚。

　　扫帚说明

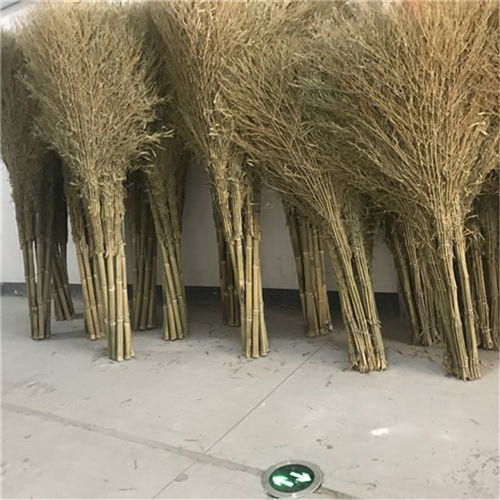

　　环卫保洁是保证城市卫生的必要措施，现有的环卫保洁多采用大、中型扫帚配合 作业形式，大型扫帚用于清扫路面上的落叶、泥土石子等，小型扫帚用于后续的小面积垃圾 清扫。目前，大型扫帚多为竹制样式且体型较大，长约2-3米，尾部竹枝宽度约0.5-1米，非使 用状态下非常不便于携带，而且竹制的扫帚长时间被水浸泡会造成难以修复的损伤。同样 的，由于现有技术中的扫帚尾端清扫部位分叉，只能横向清扫，当与垃圾对向推送时，会造 成垃圾从分叉处漏过，但横向清扫需要较大的操作空间并消耗更多的体力。

　　竹夫扫帚内容

　　竹夫扫帚的目的是提供一种城市环卫保洁用扫帚，竹夫扫帚结构简单，设计 巧妙，不仅便于携带，而且使用方便、作业高效，节省环卫工人的体力消耗。

　　为解决上述技术问题，竹夫扫帚采用的技术方案如下：

　　一种城市环卫保洁用扫帚，所述扫帚包括手柄、连接板和条骨架，条骨架包括数根 直线型主骨条和横推主骨条，直线型主骨条并列设置且末端相互远离并顺次与横推主骨条 连接，首端相互贴靠且与连接板正面铰接，连接板背面与手柄一端转动铰接；连接板背面设 有用于对手柄限位的第一卡接机构，连接板正面设有用于对直线型主骨条限位的第二卡接 机构。

　　优选的，所述手柄为长度可调节的伸缩杆。

　　优选的，所述直线型主骨条之间通过横向骨条活动连接。

　　优选的，所述横向骨条与横推主骨条之间活动连接有支骨条。

　　优选的，所述条骨架上设有尼龙条带。

　　优选的，所述第一卡接机构包括对向设置的支板和扣接板，支板与扣接板之间的 间隙与手柄配合，支板顶部铰接有扣环，扣接板顶部背向支板弯曲。

　　优选的，所述第二卡接机构包括垂直于连接板底端的L型限位板，L型限位板的水 平部上设有数个用于配合直线型主骨条的槽体，L型限位板的竖直部上穿设有手拧螺栓，手 拧螺栓的端部呈勾状且与连接板侧边开设的缺口配合，直线型主骨条位于手拧螺栓与连接 板之间。

　　优选的，所述横推主骨条由两根斜向设置的斜杆骨条对接组成。

　　竹夫扫帚在非使用状态下，可以将手柄和条骨架相对连接板转动，而且条骨架 的直线型主骨条的尾端可以收拢，实现体积折叠，便于携带。

　　竹夫扫帚在使用时，先将手柄转动至支板和扣接板的间隙处，然后将扣环与扣 接板顶部的弯曲处卡接，利用扣环扣压手柄完成固定，并将手柄伸长至目标长度；再将直线 型主骨条尾端分散开，并使得每根直线型主骨条与L型限位板水平部上的相应槽体配合，然 后拧动手拧螺栓，使得其勾状端部与连接板的缺口配合，利用手拧螺栓的栓体压住每根直 线型主骨条完成位置固定，环卫工人或其他使用者即可使用该状态下的扫帚进行清扫作 业。

　　竹夫扫帚使用完毕后，首先拧松手拧螺栓，使得直线型主骨条从槽体中移出，并 使得直线型主骨条相互靠拢，然后将手柄缩短后与扣环分离，完成折叠。

　　竹夫扫帚中的骨条采用金属制成，而且横向骨条与直线型主骨条、横向骨条与 支骨条、支骨条与横推主骨条、横推主骨条与直线型主骨条以及斜杆骨条之间的连接方式 采用环扣式连接，竹夫扫帚在使用时，依靠直线型主骨条展开后的张力以及上述骨条相 互之间的摩擦力和顶推作用，实现相对位置固定，竹夫扫帚在非使用状态时，相互骨条之 间可以收拢贴靠。

　　竹夫扫帚与现有技术相比，具有如下优点：

　　1）结构简单，设计巧妙，不仅在非使用状态下可以折叠收缩体积以便于携带，而且 清扫部采用封闭式的横推主骨条，不存在分岔，使用方便、作业高效，还可以利用横推主骨 条的突出尖端去清扫堆积于犄角旮旯处的垃圾，节省环卫工人的体力消耗；2）采用尼龙条带或编织袋作为扫帚毛，不吸水粘土，而且便于带动垃圾移动，采用 金属如不锈钢或铁制成，不仅结实耐用，而且降低现有技术中制备扫帚的竹耗，保护竹林植 被；3）经过申请人调研，现有技术中的环卫用竹制扫帚每把15元、使用时间为一个季 度，而竹夫扫帚采用铁制，每把50元、使用时间为3-4年，粗略计算，每把扫帚在三年内节 约相关经费约为130元，而我国约有4000万环卫工人，节约经费的数量非常之大。

　　附图说明

　　图1为具体实施方式中城市环卫保洁用扫帚的使用状态结构示意图；图2为图1所述城市环卫保洁用扫帚的连接板正面结构示意图。

　　具体实施方式

　　为了使竹夫扫帚的目的、技术方案及优点更加清楚明白，以下结合附图及实施 例，对竹夫扫帚进行进一步详细说明。应当理解，此处所描述的具体竹夫扫帚仅仅用以解释 竹夫扫帚，并不用于限定竹夫扫帚。

　　如图1-2所示，一种城市环卫保洁用扫帚，所述扫帚包括手柄1、连接板2和条骨架， 手柄1为长度可调节的伸缩杆且其端部与连接板2背面转动铰接；条骨架包括数根直线型主 骨条3和由两根斜向设置的斜杆骨条对接组成的横推主骨条4，直线型主骨条3并列设置且 末端顺次与横推主骨条4连接，首端相互贴靠且与连接板2正面铰接，直线型主骨条3之间通 过横向骨条5活动连接，横向骨条5与横推主骨条4之间活动连接有支骨条6；连接板2背面设 有用于对手柄1限位的第一卡接机构，连接板正面设有用于对直线型主骨条3限位的第二卡 接机构，第一卡接机构包括对向设置的支板7和扣接板8，支板7与扣接板8之间的间隙与手 柄配合，支板7顶部铰接有扣环9，扣接板8顶部背向支板7弯曲。所述第二卡接机构包括垂直 于连接板2底端的L型限位板，L型限位板的水平部10上设有数个用于配合直线型主骨条3的 槽体12，L型限位板的竖直部11上穿设有手拧螺栓13，手拧螺栓13的端部14呈勾状且与连接 板2侧边开设的缺口15配合，直线型主骨条3位于手拧螺栓13与连接板2之间，条骨架上设有 尼龙条带16。

　　竹夫扫帚在非使用状态下，可以将手柄和条骨架相对连接板转动，而且条骨架 的直线型主骨条的尾端可以收拢，实现体积折叠，便于携带。

　　竹夫扫帚在使用时，先将手柄转动至支板和扣接板的间隙处，然后将扣环与扣 接板顶部的弯曲处卡接，利用扣环扣压手柄完成固定，并将手柄伸长至目标长度；再将直线 型主骨条尾端分散开，并使得每根直线型主骨条与L型限位板水平部上的相应槽体配合，然 后拧动手拧螺栓，使得其勾状端部与连接板的缺口配合，利用手拧螺栓的栓体压住每根直 线型主骨条完成位置固定，环卫工人或其他使用者即可使用该状态下的扫帚进行清扫作 业。

　　竹夫扫帚使用完毕后，首先拧松手拧螺栓，使得直线型主骨条从槽体中移出，并 使得直线型主骨条相互靠拢，然后将手柄缩短后与扣环分离，完成折叠。

　　竹夫扫帚中的骨条采用金属制成，而且横向骨条与直线型主骨条、横向骨条与 支骨条、支骨条与横推主骨条、横推主骨条与直线型主骨条以及斜杆骨条之间的连接方式 采用环扣式连接，竹夫扫帚在使用时，依靠直线型主骨条展开后的张力以及上述骨条相 互之间的摩擦力和顶推作用，实现相对位置固定，竹夫扫帚在非使用状态时，相互骨条之 间可以收拢贴靠。
