竹夫扫帚属于清扫用具领域，尤其涉及一种环卫大扫帚。

　　扫帚说明

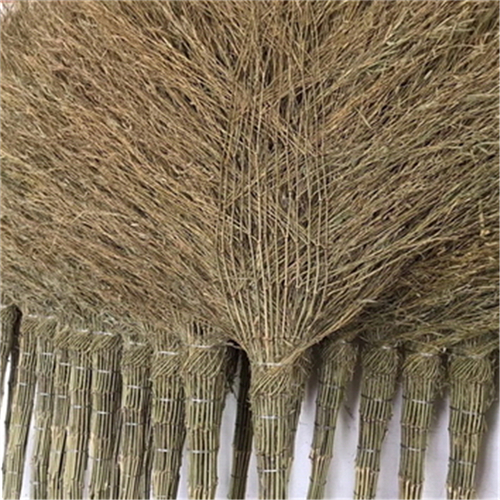

　　扫帚由把杆、把头和帚毛组成，现有环卫大扫帚采用竹质或木质材料简单编制而成，使用时帚毛与地面接触，来回摆动清扫垃圾，帚毛因经常接触地面，从而与地面发生高频率摩擦，并且在清扫过程中接触地面的那部分间断性受到下压的压力，使用时间久了就会出现帚毛局部污染、帚毛局部耗损、扫帚变形等问题，继续使用下去将会影响清扫效率，为了有效率的工作，就需要更换新的大扫帚，这类竹制或木制大扫帚虽然成本低，但经常更换成本也很高。

　　竹夫扫帚内容

　　竹夫扫帚的目的在于克服现有技术存在的更换成本高和回弹性能不佳的问题，提供一种各部件更换方便，特别是能对帚毛部分进行定点更换，且接地部分具有良好回弹性能的环卫大扫帚。

　　竹夫扫帚解决其技术问题所采用的技术方案是：环卫大扫帚，包括扫帚杆、扫帚头、弹簧扁钢、保护壳和帚毛，扫帚头为半椭圆形柱体或方形体，其后部设有倾斜的圆台形扫帚杆套，扫帚杆套顶端开有向内的圆柱体凹槽，凹槽内设有螺纹，所述扫帚头前部上方开有半椭圆形柱体或方形体缺口，缺口表面有凸起的圆柱体固定柱，所述弹簧扁钢后端套接在固定柱上，其上设有半椭圆形柱体或方形体的固定块，固定块下部开有与固定柱相应的圆柱形凹槽和与弹簧扁钢相对应的方形凹槽，固定块通过螺丝固定在扫帚头前部，所述的扫帚杆底端有螺纹，并通过螺纹与扫帚杆套内螺纹固定连接，所述的保护壳为橡胶壳，该保护壳前部和两侧有挡板，前部挡板内侧设有稳固块，弹簧扁钢的前端通过螺钉固定在稳固块的下部，所述保护壳后部通过螺钉固定在固定块和扫帚头前部两侧，所述的帚毛为成束的纤维丝或塑料丝，通过弹簧扁钢上开有的小通孔，使用绳索捆绑在弹簧扁钢底部。

　　竹夫扫帚的有益效果：扫帚头、扫帚杆、保护壳、弹簧扁钢、固定块和帚毛都为环卫大扫帚可拆卸部件，并且拆卸和组装都很简单，而其中帚毛能根据磨损或污染的地方进行局部的拆卸和组装，因而当有部件损耗时，只需要更换耗损的部件就可以了，可以节约很大的成本，而使用了回弹力优良的弹簧扁钢和橡胶保护壳，使大扫帚接地部分具有良好的回弹性能，因此竹夫扫帚的目的能实现。

　　附图说明

　　图1为环卫大扫帚立面示意图；

　　图2为环卫大扫帚侧面结构示意图；

　　图3为环卫大扫帚俯视结构示意图；

　　图4为环卫大扫帚前视结构示意图。

　　具体实施方式

　　竹夫扫帚1，如图1-4所示，环卫大扫帚，包括扫帚杆（1）、扫帚头（2）、弹簧扁钢（5）、保护壳（7）和帚毛（9），扫帚头为半椭圆形柱形的塑料体，其后部设有圆台形的扫帚杆套（3），扫帚杆套顶端开有向内的圆柱体凹槽，凹槽内设有螺纹，该扫帚杆套的中心轴线与扫帚头水平轴线成40°夹角，用于连接扫把杆，倾斜的夹角便于节省气力，扫帚头前部上方开有半椭圆形柱体缺口，缺口表面有凸起的圆柱体固定柱（4）6个，每2个一组，所述弹簧扁钢数量为3个，弹簧扁钢后端通过其上开有的2个通孔套接在每组固定柱上，其中中间一组固定柱水平轴线与扫帚头水平轴线水平，两侧的两组水平轴线分别与中间一组水平轴线成2°夹角，弹簧扁钢后端上设有半椭圆形柱体的塑料固定块（6），固定块下部开有与固定柱相应的圆柱形凹槽和与弹簧扁钢相对应的方形凹槽，固定块通过螺钉固定在扫帚头前部，使弹簧扁钢稳固在扫帚头前部，所述的塑料扫帚杆底端设有螺纹，并通过螺纹与扫帚杆套内螺纹固定连接，所述的保护壳为橡胶壳，该保护壳前部和两侧有挡板，前部和两侧的挡板底端与扫帚头底端齐平，前部挡板内侧有稳固块（8），稳固块的底端与弹簧扁钢上端齐平，弹簧扁钢前端通过螺钉固定在稳固块的下部，所述保护壳后部通过螺钉固定在固定块和扫帚头前部两侧，所述的帚毛为成束的塑料丝，通过弹簧扁钢上开有的小通孔，使用绳索捆绑在弹簧扁钢底部。所述的保护壳包括前部、两侧挡板和稳固块为热塑性聚氨酯弹性体橡胶整体铸造而成，所述的扫帚头包括扫帚杆套和固定柱为塑料整体铸造而成。
